Ukuran Baterai Lithium Li-ion, LiFePO4, LiPo Lithium Polymer Bentuk Silinder dan Prismatic Kotak

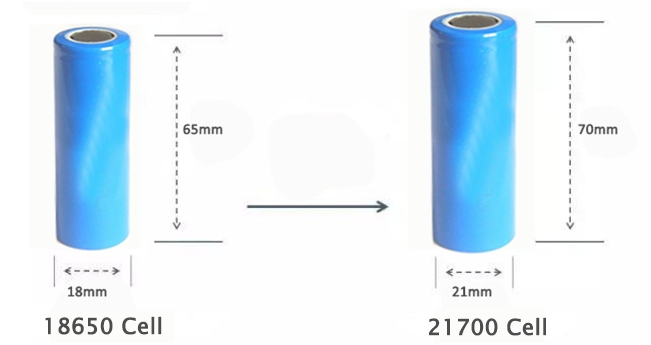

Berbeda dengan baterai Lithium Polymer yang umumnya bentuk kotak, baterai li-ion bentuk silinder umumnya mempunya ukuran 5 angka atau lebih. Misal baterai Li-ion 18650 mempunyai ukuran diameter Ø 18mm dan panjang 65mm, 14500 mempunyai ukuran diameter Ø 14mm dan panjang 50mm.

Berikut kode ukuran baterai, dalam Ø (diameter) x panjang atau tinggi baterai :
10440 = diameter Ø 10mm x panjang 44mm atau setara AAA
12650 = diameter Ø 12mm x panjang 65mm
14500 = diameter Ø 14mm x panjang 50mm atau setara AA
16340 = diameter Ø 16mm x panjang 34mm atau setara CR123
16600 = diameter Ø 16mm x panjang 60mm
18350 = diameter Ø 18mm x panjang 35mm
18500 = diameter Ø 18mm x panjang 50mm
18650 = diameter Ø 18mm x panjang 65mm
18700 = diameter Ø 18mm x panjang 70mm
20700 = diameter Ø 20mm x panjang 70mm
21700 = diameter Ø 21mm x panjang 70mm
26650 = diameter Ø 26mm x panjang 65mm
dan seterusnya…

sedangkan ukuran baterai silinder tipe lain seperti NiMH, NiCD, ZnC, Alkaline, dll biasanya menggunakan kode huruf, misalnya AA setara dengan ukuran 14500, AAA setara ukuran 10440, CR123 setara 16340.

Kode Ukuran Baterai LiPo Kotak / Prismatic

Untuk baterai LiPo atau Lithium Polymer umumnya bentuk kotak atau prismatic. Kode ukuran baetrai ditulis dalam format 6 digit angka atau lebih. Misalnya LiPo atau Li-ion ukuran 103450 artinya baterai ini punya ukuran tebal 10mm x lebar 34mm x panjang 50mm.

Berikut contoh kode ukuran baterai, tebal x lebar x panjang :
103450 = 10mm x 34mm x 50mm (dua digit awal 10 = adalah 10mm)
603450 = 6mm x 34mm x 50mm (dua digit awal 60 = bukan 60mm, tetapi 6mm)
502248 = 5mm x 22mm x 48mm (dua digit awal 50 = bukan 50mm, tetapi 5mm)
552035 = 5.5mm x 20mm x 35mm (dua digit awal 55 = adalah 5.5mm)
452050 = 4.5mm x 20mm x panjang 50mm (dua digit awal 45 = adalah 4.5mm)
dua digit awal kode bisa berarti ukuran per 1mm atau 1/10mm, kode ini tergantung dari pabrik / produsen, variasi kode ukuran baterai kotak ini, yang umum dipakai dalam peralatan ada sekitar 40.000 lebih. Jadi Anda bisa bayangkan kode baterai kotak ini hampir tidak ada standar bakunya, jadi dibuat berdasarkan pesanan. Anda bisa order dengan dimensi atau ukuran berapa saja asalkan minimal order (MOQ) terpenuhi, bisa dibuatkan oleh pabrik baterai LiPo.

Sampai disini faham ya gan, jadi 18650, 21700, 26650, 103450, 603450, RCR123, AA, AAA, C, D adalah ukuran baterai, sedangkan tipenya bisa Li-ion, LiFePO4, NiMH, NiCD, dan lain-lain. Pastikan Tipe dan ukuran baterai yang Anda gunakan sesuai dengan peralatan Anda !
